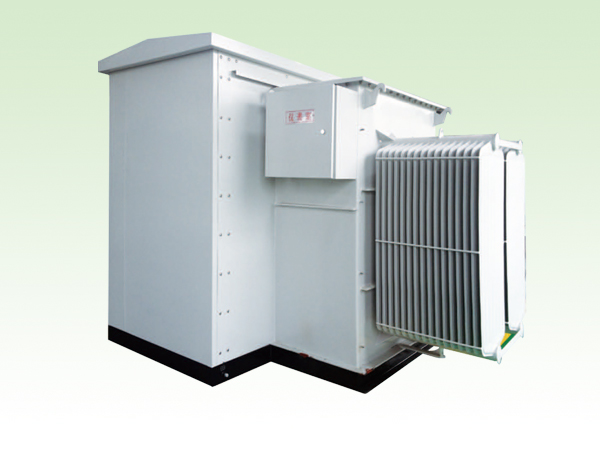

ZGS11（YBF）系列風電箱變

產品概述

ZGS11-口一35/0.69型風力變電站是將風電力發電機組發出的0.6～0.69kV電壓升高到lOkV或35kV后并網輸出的專用設備，是我公司吸取歐美風力發電的經驗，結合國內風力發電的實情和現狀量身定做的專供風力發電的新產品。它的出現適應了全國大范圍監理風力發電場的趨勢，是風力發電系統的較佳配套產品。

該產品是將變壓器、負荷開關、高壓熔管安裝在變壓器的箱體內，利用變壓器的絕緣液作為整個產品的絕緣介質。具有體積小、重量輕、安裝方便等優點。

性能特點

◎節能：本產品的變壓器采用優質硅鋼片材料，經電磁優化設計后，其空載損耗和負載損耗均比同類產品低，較大限度地保證了風能的充分運用。

◎安全：高壓部分采用負荷開關+熔斷器組合電器，可以快速可靠地保護變壓器，低壓部分可采用斷路器或刀熔開關作為主開關，也可根據需要配置小容量變壓器提供箱變和風塔的0.4kV照明用電。

◎耐高溫、過負荷能力強：本產品的變壓器采用絕緣紙加耐高溫絕緣油，形成有別于普通變壓器的環保型絕緣系統，燃點較高。在220℃溫度下，能保持長期穩定性，在350℃溫度下，可承受短期運行。

◎壽命長：使用壽命超過40年。

◎免維護：壽命期內無須濾油、換油，變壓器的密封件與變壓器同壽命。

◎技術含量高：本產品具有獨特的7級溫控技術。

◎防護等級高：風力變的箱體采用雙層門密封結構，所有門的閉合處都采用密封膠條密封，通風口設有防塵裝置，能有效防止沙塵、雨雪對風力變的侵擾，防護等級達到IP34．

使用條件

◎海拔高度≤2000m;

◎高環境溫度+55℃，室內低環境溫度-40℃；

◎濕度日平均不大于95%，月平均不大于90%;

◎安裝在無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

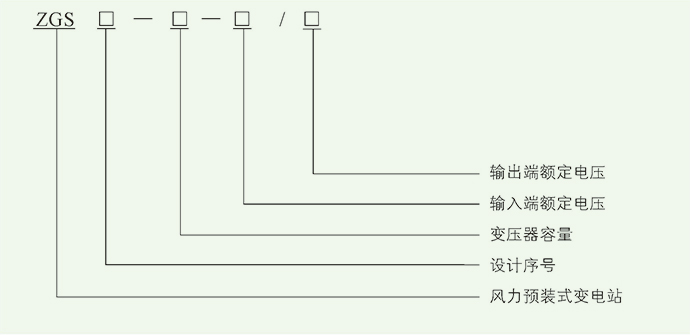

型號說明

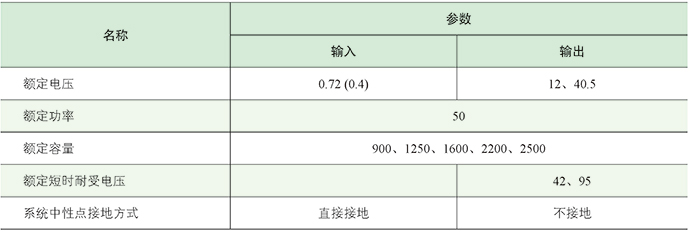

   技術參數
