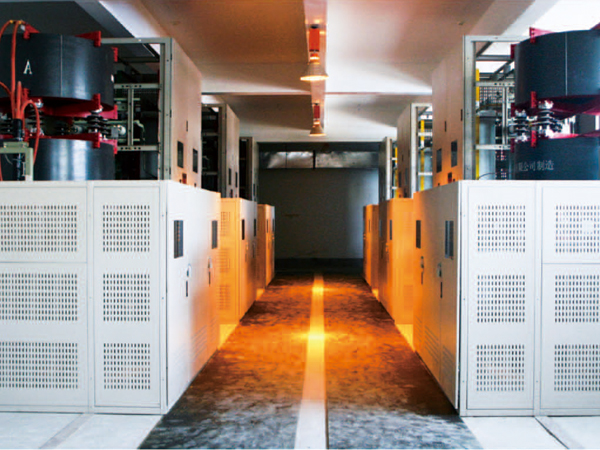

TBB系列變電站固定補償成套設備

適用范圍

       適用于 110kV、35kV 雙主變變電站 10kV（6kV）母線的無功自動跟蹤補償和變壓器的有載調壓，通過對變壓器有載調壓分接頭的自動調節和對 10kV（6kV）母線上的電容器組的自動跟蹤投切來實現對變電站電壓和無功的綜合控制。

功能特點

       配置高壓補償及調壓控制器，通過自動跟蹤投切電容和控制主變有載調壓，將功率因數和系統電壓控制在設定的范圍內。

       能夠自動識別適應雙主變變電站的各種運行方式。

       通過遠動自動選擇開關，可靈活選擇調壓和補償?shù)母鞣N工作方式。

       可實時顯示主變低壓側電壓、電流、功率因數、無功功率、電容器投切狀態和報警保護信息。功率因數COSΦ≥0.96 。

       具有高電壓、低電壓、PT 斷線、機構故障、主變過流等報警保護功能。

       配有 RS-485 或 CAN232 高速數據通信接口，與變電站綜合自動化系統相配合，可實現"四遙"功能。

       采用模塊式電容器專用高壓真空開關，一面普通開關柜殼內可裝五臺。

       可根據總補償容量靈活分組，最多可等容量分為 5 組，每組容量 2000kvar / 5000kvar。自動循環投切，先投先切，保證各電容組均時使用，并且同一電容器組在小于放電時間內不再次投入。

       電容組微機保護裝置，能夠?qū)崿F(xiàn)二段過流及零序電壓保護功能。當某組出現故障時可自動切除并閉鎖，不影響其它電容組的正常投切。

       配置不同比率的電抗器，以限制合閘涌流和抑制高次諧波。

技術參數

系統額定電壓：35kV、 10kV 、6kV

額定容量：10000kvar～25000kvar

分組數： 5～10 組

裝置各回路對地絕緣電阻：≥100MΩ

1min 工頻耐壓：42kV

抗干擾性能：能夠承受頻率為1MHz電壓幅值共模 2500V，差模 1000V 的衰減震蕩波脈沖干擾試驗，能夠承受嚴酷等級為Ⅰ級的震動、沖擊響應的試驗。

機械壽命：50000 次

防護等級：≥IP33

使用環境條件

環境溫度：－25～＋45℃，24 小時內平均溫度不超過＋35℃。

相對濕度：不超過 85%。

大氣壓力：80～110kPa

海拔高度：≤2000m

風速：≤35m

工作位置：偏離基準位置不超過 5°

安裝場所：使用地點不允許有爆炸危險介質，周圍環境中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在。

地震烈度：≤8 級
