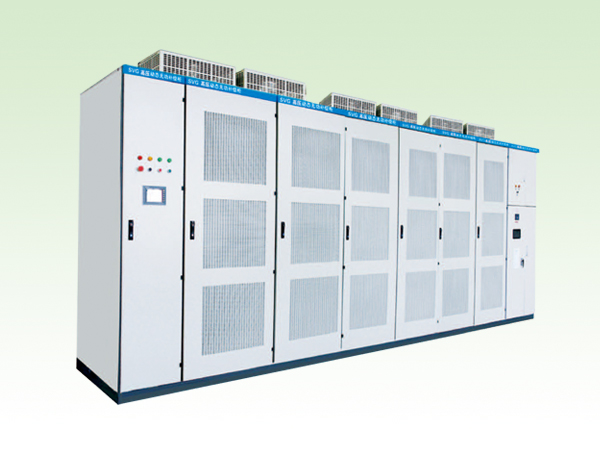

HRSVG高壓動態無功補償裝置

概述

HRSVG高壓動態無功補償裝置是突破傳統的電容、電抗無功補償理論的一種高新技術產品。它通過大功率電力電子器件（IGBT）的高頻開關實現從感性到容性的連續、快速、雙向無功調節。可直接接入 1kV～35kV電壓等級母線，為電網或用電負荷提供快速動態無功補償與諧波治理，可有效提高電網電壓暫態穩定性，抑制母線電壓閃變，補償不平衡負荷，濾除諧波及提高功率因數。

HRSVG高壓動態無功補償裝置已廣泛應用于區域電網、電弧爐補償、軋鋼機補償、新能源發電、電氣化鐵路、港口、礦山等眾多行業領域。

電氣原理

HRSVG是利用可關斷大功率電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上。適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/span>

結構組成

HRSVG主要由IGBT逆變裝置、控制保護監測綜合系統、啟動裝置、連接電抗器等組成。

◎IGBT 逆變裝置將直流電壓逆變成交流電壓，并控制該交流電壓的頻率、幅值和相位，從而實現整個裝置輸出無功調節和濾波功能；

◎直流電容器為裝置提供直流電壓支撐（相當于調相機的勵磁裝置），并對直流電壓起平波作用；

◎控制保護監測綜合系統可快速檢測系統的電壓、無功變化，計算裝置所應提供的無功容量，據此實現觸發脈沖產生和分配；并對成套裝置實現分層分級的保護；

◎監測單元通過獨立的采集系統，對系統狀態和裝置運行狀態進行監測，并可根據現場需要實現遠程通訊功能；

◎啟動裝置實現SVG自勵啟動，限制上電時直流電容的充電涌流，避免IGBT模塊、直流電容損壞；

◎連接電抗器用于連接SVG于電網，實現能量的緩沖。減少SVG輸出電流中的開關波紋，降低共模干擾。

性能特點

◎啟動沖擊小；HRSVG部分采用自勵方式起動，啟動快速且沖擊電流限制在很小的幅值；

◎任意組合的連續補償范圍；HRSVG可以從額定感性工況到額定容性工況連續輸出無功，和固定電容器組合構成任意范圍的連續補償；

◎動態響應速度快；HRSVG具有10ms 以內的快速輸出無功的特性，因而對快速的沖擊負荷具有更好的補償效果，對閃變有更好的抑制效果；

◎優異的諧波輸出特性；HRSVG既可以輸出近似正弦波的無功電流，也可以輸出設定次數的諧波電流；

◎占地面積小；HRSVG 以半導體功率器件構成的逆變器為核心，使用直接電容器儲能，特別適合于占地面積要求較高的場合。HRSVG 系列可做成可移動式裝置；

◎高效率；HRSVG采用新型低損耗IGBT功率器件，直接輸出電壓范圍 1kV～35kV，省去了連接變壓器，裝置效率可達99%以上；

◎超強補償能力；HRSVG輸出電流不依賴于系統電壓，表現為恒流源特性，在系統電壓跌落到20%時仍可以輸出額定無功電流，具有更寬的運行范圍；

    HRSVG與無源濾波補償裝置（FC）配合使用，通過對固定電容
