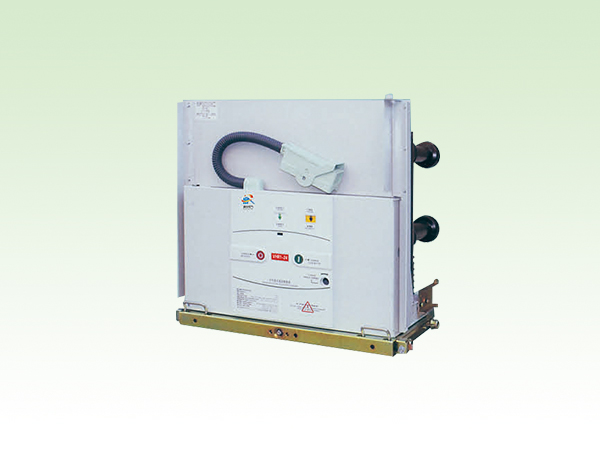

VHRl-24高原型戶內高壓真空斷路器

產品概述：

VHRl-24高原型戶內高壓真空斷路器偉額定電壓24kV、三相交流50Hz的戶內高壓開關設備，適用于發電廠、變電所及工礦企業等輸配電系統的控制或保護開關，尤其適用于高海拔地區開斷重要負荷及頻繁操作的場所

斷路器的制造符臺我國標準GB1984-2003《交流高壓斷齬器》JB3855-1966《3.6-40.5kV戶自真空斷路器訂貨技術條件》以及相關的IEC標準，并具有可靠聯鎖功能。

斷路器的操動機構為彈簧形式，可以用交直流儲能操作，也可用手動操作

斷路器設計成前后分裝的結構形式，既可用作固定安裝的單元，也可與底盤車配裝成中置式單元使用。

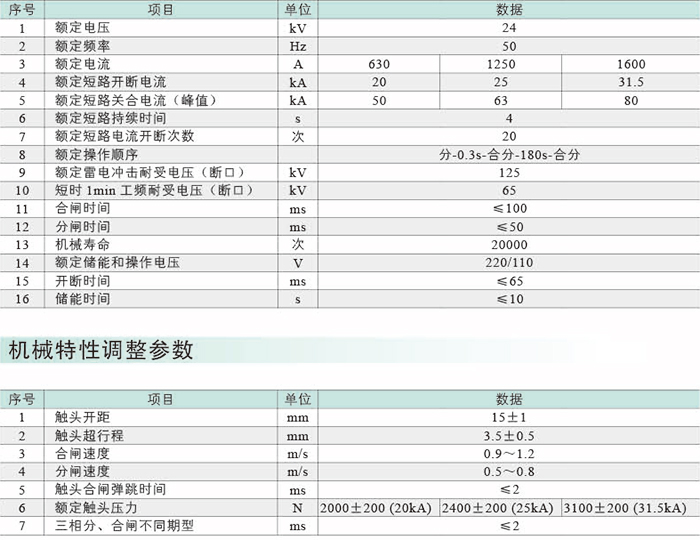

主要技術參數：

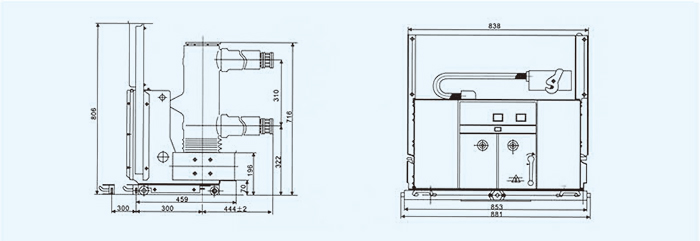

按照示意圖：
