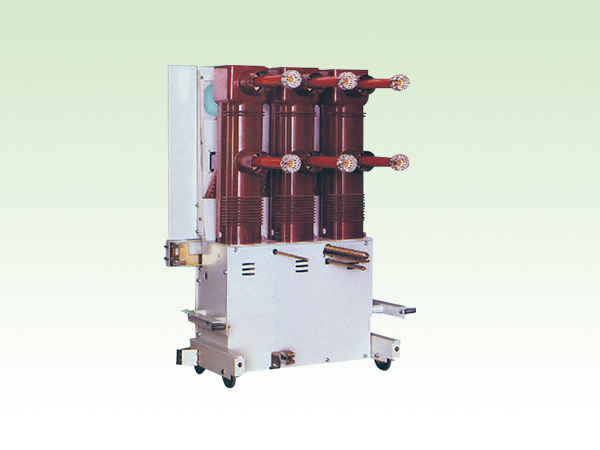

VHRl-40.5型戶內高壓真空斷路器

產品概述：

VHRl-40.5型戶內高壓真空斷路器（以下簡稱斷路器）．適用于三相交流50Hz，額定電壓40.5kV的電力系統中，可供工礦、企業、發電廠及變電站作為分合負荷電流、過載電流、故障電流之用。

斷路器與操作機構采用上下布置結構，有效地降低了斷路器的深度。

三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣筒相隔離，構成復合絕緣結構，斷路器滿足正常運行條件下的空氣距和爬距要求，并有效地減小了斷路器的體積。主導電回路真空斷路器滅弧室和靜導電聯接安裝在絕緣筒內．使相間距僅為300m。主回路電氣連接全部采用固定式連接．具有很高的可靠性。絕緣筒安裝在斷路器框架上方。

為這種新型斷路器專門設計的彈簧操動機構，安裝在斷路器框架內．其結構特點更適合斷路器的上下布置形式，并成為斷路器整體結構中不可分割的部分。結構設計簡單，輸出曲線及其性能更適臺40.5kV真空斷路器的特點要求。

總體布局臺理、美觀、簡潔+體積小巧，操作靈活，具有電氣性能可靠、使用壽命長檢修方便機構免維護的特點。

該斷路器適用于頻繁操作及多種場合和運行條件比較苛刻的場所。

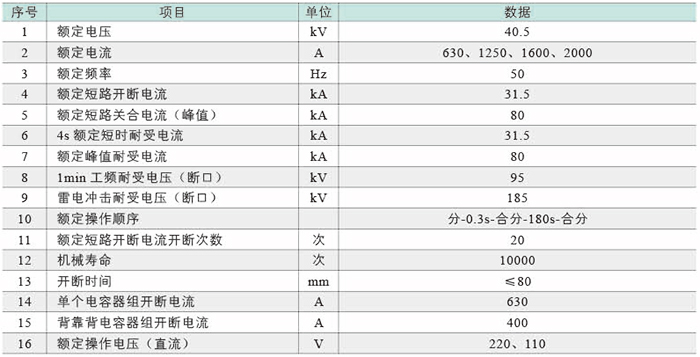

主要技術參數：

按照示意圖：
